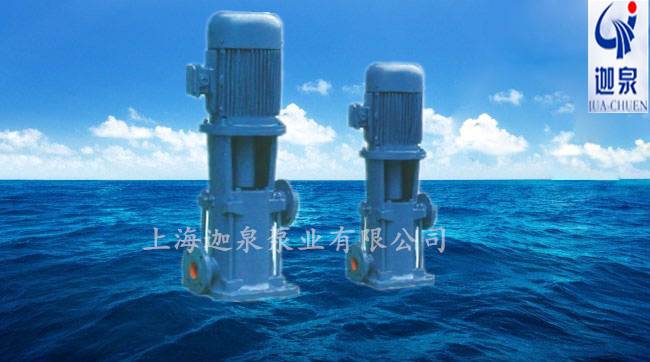

LG系列高層建筑給水泵-簡介
LG系列高層建筑給水泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪聲低、占地面積小的優點，主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水. 應用范圍: 主要應用于高層建筑供水，也可應用于廠礦、企業給水排水以及低壓鍋爐循環用水結構說明:
LG型泵為立式結構，其吸入口位于泵座上，吐出口位于后段上，呈180°水平方向布置，根據需要，吸入口和吐出口也可以呈0°、90°、270°布置，可根據揚程的需要選擇水泵的級數。
LG型泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。（25LG、32LG和40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環，裝在填料腔的底部）?！”米⒅卸?、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為鑄鐵制成。 泵軸為合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件，軸的下端裝有軸套甲與滑動軸套相配合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型聯軸器聯接。密封裝置采用軟填料密封和機械密封。在采用軟 填料密封時，與之相摩擦的軸套丙為碳素鋼制成，并經淬火處理，以增加面磨性?！∪~輪為鑄鐵制成，由于葉輪前后受壓不等，必然存在軸向力，此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG和40LG則由水封環組成平衡管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受，由平衡鼓和平衡鼓套組成的平衡裝置，磨損后可以更換?！≡诒米?、中段上分別裝有密封環和口環、用以減少高壓水漏回進水部分，密封環磨損后可更換。泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針?lè)较蜣D(zhuǎn)動。
LG型立式多級離心泵系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體。
LG型泵為立式安裝，電機軸與泵軸通過爪型聯軸器聯接，具有結構緊湊、噪音低、占地面積小的優點，主要應用于高層建筑供水，也可應用廠礦，企業給水排水以及低壓鍋爐循環用水。
LG型立式多級離心泵-工作條件
LG型立式多級離心泵系統工作壓力為2.4Mpa，即泵的吸入壓力+泵揚程≦2.4MP,泵的靜壓試驗壓力3.6Mpa。
訂貨時請注明系統工作壓力，若泵系統工作壓力超過2.4Mpa時，請?jiān)谟嗀洉r(shí)予以說明，以便另行設計、制造。
立式多級離心泵可輸送≦105℃的清水或理化性質類似清水的其它液體。
LG型立式多級離心泵-主要用途
主要用于高層建筑生活、消防、采暖、空調系統給水、賓館飯店、大型商場、寫字樓等高層建筑，工礦企業市政工程給排水、消防、噴淋系統給水及鍋爐給水、化工流程補給水等場合。
LG型立式多級離心泵-產品特點
立式結構，安裝調試方便，獨特設計的電機和泵體采用聯體機座，同心度，加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式多級泵新的美感，使產品煥發藝術的魅力，可以和國外廠家多級泵媲美。
軸承采用國際品牌精密軸承，精度高，可靠性好，壽命長。
軸封采用填料或機械密封，后者為前者的改進型：采用不銹鋼、鈦化鎢、氟橡膠等材料制成，耐高溫，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
葉輪及轉動磨擦件均采用合金制造，耐腐蝕，不生銹，同時可避免產生銹水，堵塞噴淋等消防器件，延長了泵。
LG型立式多級離心泵-型號意義:
|
|
|
|
型 號
|
流 量
（m3/h）
|
揚 程
（m）
|
轉 速
（r/min）
|
功 率（kW）
|
效 率
（%）
|
必 需
汽蝕余量
|
葉輪外徑
（mm）
|
|
軸功率
|
電機功率
|
|
25LG3-10×2 |
3.0
|
20
|
2900
|
0.39
|
0.75
|
42
|
2
|
98
|
|
25LG3-10×3 |
3.0
|
30
|
2900
|
0.58
|
1.1
|
42
|
2
|
98
|
|
25LG3-10×4 |
3.0
|
40
|
2900
|
0.78
|
1.5
|
42
|
2
|
98
|
|
25LG3-10×5 |
3.0
|
50
|
2900
|
0.97
|
1.5
|
42
|
2
|
98
|
|
25LG3-10×6 |
3.0
|
60
|
2900
|
1.17
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×7 |
3.0
|
70
|
2900
|
1.36
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×8 |
3.0
|
80
|
2900
|
1.56
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×9 |
3.0
|
90
|
2900
|
1.75
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×10 |
3.0
|
100
|
2900
|
1.95
|
3
|
42
|
2
|
98
|
|
25LG3-10×11 |
3.0
|
110
|
2900
|
2.14
|
3
|
42
|
2
|
98
|
|
25LG3-10×12 |
3.0
|
120
|
2900
|
2.33
|
4
|
42
|
2
|
98
|
|
25LG3-10×13 |
3.0
|
130
|
2900
|
2.53
|
4
|
42
|
2
|
98
|
|
25LG3-10×14 |
3.0
|
140
|
2900
|
2.72
|
4
|
42
|
2
|
98
|
|
25LG3-10×15 |
3.0
|
150
|
2900
|
2.92
|
4
|
42
|
2
|
98
|
|
32LG6.5-15×2 |
6.5
|
30
|
2900
|
1.00
|
1.5
|
53
|
2.4
|
116
|
|
32LG6.5-15×3 |
6.5
|
45
|
2900
|
1.50
|
2.2
|
53
|
2.4
|
116
|
|
32LG6.5-15×4 |
6.5
|
60
|
2900
|
2.00
|
3
|
53
|
2.4
|
116
|
|
32LG6.5-15×5 |
6.5
|
75
|
2900
|
2.50
|
4
|
53
|
2.4
|
116
|
|
32LG6.5-15×6 |
6.5
|
90
|
2900
|
3.00
|
4
|
53
|
2.4
|
116
|
|
32LG6.5-15×7 |
6.5
|
105
|
2900
|
3.50
|
5.5
|
53
|
2.4
|
116
|
|
32LG6.5-15×8 |
6.5
|
120
|
2900
|
4.00
|
5.5
|
53
|
2.4
|
116
|
|
40LG12-15×2 |
12
|
30
|
2900
|
1.63
|
2.2
|
60
|
2.9
|
120
|
|
40LG12-15×3 |
12
|
45
|
2900
|
2.45
|
3
|
60
|
2.9
|
120
|
|
40LG12-15×4 |
12
|
60
|
2900
|
3.27
|
4
|
60
|
2.9
|
120
|
|
40LG12-15×5 |
12
|
75
|
2900
|
4.08
|
5.5
|
60
|
2.9
|
120
|
|
40LG12-15×6 |
12
|
90
|
2900
|
4.90
|
5.5
|
60
|
2.9
|
120
|
|
40LG12-15×7 |
12
|
105
|
2900
|
5.72
|
7.5
|
60
|
2.9
|
120
|
|
40LG12-15×8 |
12
|
120
|
2900
|
6.54
|
7.5
|
60
|
2.9
|
120
|
|
50LG24-20×2 |
24
|
40
|
2950
|
3.79
|
5.5
|
69
|
3.15
|
134
|
|
50LG24-20×3 |
24
|
60
|
2950
|
5.68
|
7.5
|
69
|
3.15
|
134
|
|
50LG24-20×4 |
24
|
80
|
2950
|
7.58
|
11
|
69
|
3.15
|
134
|
|
50LG24-20×5 |
24
|
100
|
2950
|
9.47
|
11
|
69
|
3.15
|
134
|
|
50LG24-20×6 |
24
|
120
|
2950
|
11.37
|
15
|
69
|
3.15
|
134
|
|
65LG36-20×2 |
36
|
40
|
2950
|
5.41
|
7.5
|
72.5
|
3.4
|
136
|
|
65LG36-20×3 |
36
|
60
|
2950
|
8.11
|
11
|
72.5
|
3.4
|
136
|
|
65LG36-20×4 |
36
|
80
|
2950
|
10.82
|
15
|
72.5
|
3.4
|
136
|
|
65LG36-20×5 |
36
|
100
|
2950
|
13.52
|
18.5
|
72.5
|
3.4
|
136
|
|
65LG36-20×6 |
36
|
120
|
2950
|
16.23
|
22
|
72.5
|
3.4
|
136
|
|
80LG50-20×2 |
50
|
40
|
2950
|
7.26
|
11
|
75
|
3.8
|
135
|
|
80LG50-20×3 |
50
|
60
|
2950
|
10.89
|
15
|
75
|
3.8
|
135
|
|
80LG50-20×4 |
50
|
80
|
2950
|
14.52
|
18.5
|
75
|
3.8
|
135
|
|
80LG50-20×5 |
50
|
100
|
2950
|
18.16
|
22
|
75
|
3.8
|
135
|
|
80LG50-20×6 |
50
|
120
|
2950
|
21.78
|
30
|
75
|
3.8
|
135
|
|
|
|
